ควอตซ์ใช้ในการถลุงหรือไม่?

ควอตซ์ใช้ในการถลุงหรือไม่: คำตอบโดยตรง

ใช่ ควอตซ์ถูกใช้โดยตรงในกระบวนการถลุงและการหลอมที่อุณหภูมิสูง โดยเฉพาะอย่างยิ่งในรูปแบบของ เบ้าหลอมควอตซ์ ซึ่งเป็นภาชนะที่ทำจากซิลิกาหลอมละลายซึ่งมีซิลิคอนหลอมเหลวในระหว่างการเจริญเติบโตของผลึกในอุตสาหกรรมเซมิคอนดักเตอร์และไฟฟ้าโซลาร์เซลล์ ถ้วยใส่ตัวอย่างควอตซ์เป็นผลิตภัณฑ์หลักที่ทำจากทรายควอตซ์ที่มีความบริสุทธิ์สูงสำหรับสนามไฟฟ้าโซลาร์เซลล์และเซมิคอนดักเตอร์ และส่วนใหญ่จะใช้เพื่อรองรับการตกผลึกอย่างต่อเนื่องภายใต้สภาวะที่มีอุณหภูมิสูง โดยทำหน้าที่เป็นอุปกรณ์ควอทซ์แบบบริโภคได้ซึ่งใช้กักเก็บวัตถุดิบโพลีซิลิคอนในขณะที่ถูกให้ความร้อนผ่านจุดหลอมเหลวและดึงเข้าไปในแท่งคริสตัลเดี่ยว เลือกวัสดุนี้เนื่องจากวัสดุทนไฟหรือโลหะทั่วไปไม่สามารถรักษาความสะอาดของสารเคมีที่จำเป็นสำหรับซิลิคอนเกรดอิเล็กทรอนิกส์และแสงอาทิตย์ได้ ในขณะที่แก้วควอทซ์สามารถทำได้ จากจุดนี้เป็นต้นไป บทความนี้จะอธิบายว่าทำไมควอตซ์จึงมีบทบาทนี้อย่างมีประสิทธิภาพ ถ้วยใส่ตัวอย่างควอตซ์เกรดเซมิคอนดักเตอร์และเกรดพลังงานแสงอาทิตย์แตกต่างกันอย่างไร โครงสร้างภายในมีโครงสร้างอย่างไร และผู้ซื้อสามารถเลือกผลิตภัณฑ์แก้วควอตซ์ที่เหมาะสมสำหรับสายการผลิตถลุงหรือกระบวนการใช้ความร้อนของตนเองได้อย่างไร

เบ้าหลอมควอตซ์มีคุณสมบัติด้านความสะอาด ความสม่ำเสมอ และทนต่ออุณหภูมิสูง จากมุมมองของพฤติกรรมความร้อนทางกายภาพ จุดเปลี่ยนรูปของถ้วยใส่ตัวอย่างควอตซ์ทั่วไปคือ ประมาณ 1100 องศาเซลเซียส , จุดอ่อนตัวคือ ประมาณ 1,730 องศาเซลเซียส และอุณหภูมิการใช้งานต่อเนื่องสูงสุดคือ ประมาณ 1100 องศาเซลเซียส ซึ่งสามารถเข้าถึงได้ประมาณ 1,450 องศาเซลเซียสในระยะเวลาอันสั้น ความบริสุทธิ์สูงนี้รวมกับการทนต่ออุณหภูมิสูงอย่างต่อเนื่องเป็นรากฐานสำหรับการดึงผลึกเดี่ยวแท่งซิลิคอนที่เชื่อถือได้และคุณภาพของผลึกเดี่ยวที่สม่ำเสมอ ทำให้ถ้วยใส่ตัวอย่างควอตซ์เป็นหนึ่งในวัสดุเสริมที่สำคัญในระบบดึงผลึกเดี่ยว โดยทั่วไป ถ้วยใส่ตัวอย่างควอตซ์จะแบ่งออกเป็นสองประเภทตามการใช้งาน: ถ้วยใส่ตัวอย่างควอตซ์เกรดเซมิคอนดักเตอร์ (เกรดอิเล็กทรอนิกส์) และถ้วยใส่ตัวอย่างควอตซ์เกรดเซลล์แสงอาทิตย์ (เกรดพลังงานแสงอาทิตย์) ซึ่งแต่ละประเภทผลิตขึ้นโดยมีความบริสุทธิ์และข้อกำหนดทางโครงสร้างที่แตกต่างกัน

เหตุใดแก้วควอตซ์จึงทนทานต่อความต้องการด้านความร้อนของการถลุง

แก้วควอตซ์หรือที่เรียกว่าควอตซ์หลอมหรือซิลิกาหลอมละลาย ผลิตโดยการหลอมซิลิคอนไดออกไซด์บริสุทธิ์อย่างยิ่งที่อุณหภูมิเกิน 1,700 องศาเซลเซียส แล้วทำให้เย็นลงในของแข็งที่ไม่มีผลึกและไม่มีรูปร่าง โครงสร้างอสัณฐานนี้ทำให้แก้วควอทซ์มีค่าสัมประสิทธิ์การขยายตัวจากความร้อนต่ำมาก ซึ่งหมายความว่าวัสดุจะไม่แตกง่ายเมื่อได้รับความร้อนและความเย็นซ้ำๆ ซึ่งเป็นคุณสมบัติที่จำเป็นในระหว่างรอบการถลุงที่ใช้ในเตาดึงคริสตัล ตรงกันข้ามกับแก้วโซดาไลม์ทั่วไป หลอดแก้วควอทซ์ที่มีความบริสุทธิ์สูงและผลิตภัณฑ์แกนแก้วควอทซ์สามารถทนต่อการเปลี่ยนแปลงของอุณหภูมิอย่างรวดเร็วโดยไม่แตกละเอียด ซึ่งเป็นเหตุผลว่าทำไมหน้าต่างกระจกควอทซ์และส่วนประกอบแผ่นแก้วควอทซ์จึงถูกนำมาใช้กันอย่างแพร่หลายเป็นพอร์ตสังเกตการณ์และองค์ประกอบโครงสร้างในอุปกรณ์เตาเผาที่มีอุณหภูมิสูง

ความบริสุทธิ์ของสารเคมีเป็นเหตุผลที่สองที่ควอตซ์ทำงานได้ดีในสภาพแวดล้อมการถลุง สิ่งเจือปนที่เป็นโลหะใดๆ ที่ย้ายจากผนังเบ้าหลอมไปเป็นซิลิคอนหลอมเหลวสามารถเปลี่ยนคุณสมบัติทางไฟฟ้าของผลึกที่เกิดขึ้นได้ ซึ่งเป็นที่ยอมรับไม่ได้ในการผลิตเซมิคอนดักเตอร์ หลอดแก้วควอทซ์ที่มีความบริสุทธิ์สูง แท่งคริสตัลควอตซ์ และสต็อกแท่งแก้วควอทซ์ได้รับการขัดเกลาเพื่อลดธาตุรอง เช่น เหล็ก อลูมิเนียม และโลหะอัลคาไล ทำให้สารเคมีที่หลอมละลายมีความเสถียรตลอดกระบวนการดึง แผนภูมิด้านล่างแสดงการเปรียบเทียบทั่วไปของคุณลักษณะการทำงานที่สำคัญระหว่างควอตซ์หลอมละลายกับวัสดุประเภททนไฟแบบดั้งเดิมอีกสองชนิดที่มักกล่าวถึงในเอกสารการออกแบบเตาเผา แสดงให้เห็นว่าเหตุใดควอตซ์หลอมจึงยังคงเป็นวัสดุซับในที่ต้องการสำหรับการหลอมซิลิคอน

การเปรียบเทียบแท่งแนวนอนนี้แสดงให้เห็นว่าแก้วควอทซ์หลอมมีความบริสุทธิ์ทางเคมีและความต้านทานการเปลี่ยนแปลงอุณหภูมิจากความร้อนสูงเป็นพิเศษ ซึ่งเป็นคุณลักษณะสองประการที่สำคัญที่สุดในการบรรจุซิลิคอนหลอมเหลวโดยไม่ปนเปื้อน ระดับความเสถียรของมิติสะท้อนถึงค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนที่ต่ำมากตามที่อธิบายไว้ก่อนหน้านี้ ซึ่งช่วยให้รูปร่างของถ้วยใส่ตัวอย่างสม่ำเสมอแม้ในขณะที่เตาเผาหมุนเวียนผ่านความร้อนจัด รวมความโปร่งใสด้านการมองเห็นไว้ด้วย เนื่องจากช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบระดับการหลอมละลายและส่วนต่อการเติบโตของผลึกด้วยสายตาโดยไม่ต้องเปิดเตาหลอม ซึ่งเป็นข้อได้เปรียบในทางปฏิบัติของหน้าต่างกระจกควอตซ์และส่วนประกอบในการดูแผ่นกระจกควอตซ์ ความแข็งทางกลได้รับการจัดอันดับในระดับปานกลางมากกว่า เนื่องจากแก้วควอทซ์มีความแข็งแรงในการบีบอัด แต่อาจเปราะได้ภายใต้แรงกระแทกทางกลอย่างกะทันหัน ซึ่งเป็นเหตุผลว่าทำไมระเบียบปฏิบัติในการจัดการอย่างระมัดระวังจึงมีความสำคัญระหว่างการติดตั้งและการถอดถ้วยใส่ตัวอย่างควอทซ์ในห้องปฏิบัติการหรือหน่วยห้องปฏิบัติการในเบ้าหลอมซิลิกา โดยรวมแล้ว แผนภูมิแสดงให้เห็นว่าการผสมผสานระหว่างความบริสุทธิ์ ความยืดหยุ่นทางความร้อน และความเสถียร แทนที่จะเป็นความแข็งแบบดิบ เป็นสิ่งที่ทำให้ควอตซ์ที่หลอมละลายเป็นตัวเลือกมาตรฐานสำหรับภาชนะถลุงซิลิคอน

เกรดเซมิคอนดักเตอร์เทียบกับเบ้าหลอมควอตซ์เกรดไฟฟ้าโซลาร์เซลล์

โดยทั่วไปแล้ว ถ้วยใส่ตัวอย่างควอตซ์จะแบ่งออกเป็นเกรดเซมิคอนดักเตอร์ (หรือเรียกว่าเกรดอิเล็กทรอนิกส์) และเกรดไฟฟ้าโซลาร์เซลล์ (หรือเรียกว่าเกรดพลังงานแสงอาทิตย์) และความแตกต่างจะขึ้นอยู่กับระดับความบริสุทธิ์ที่กำหนดโดยการใช้งานขั้นปลาย ถ้วยใส่ตัวอย่างเกรดเซมิคอนดักเตอร์รองรับการเติบโตของแท่งซิลิคอนโมโนคริสตัลไลน์ ซึ่งในที่สุดจะถูกหั่นเป็นแผ่นเวเฟอร์สำหรับวงจรรวม ซึ่งแม้แต่ระดับสิ่งเจือปนในระดับส่วนต่อพันล้านก็อาจส่งผลต่อประสิทธิภาพของอุปกรณ์ได้ ดังนั้น ถ้วยใส่ตัวอย่างเหล่านี้จึงผลิตขึ้นโดยมีการควบคุมความบริสุทธิ์ที่เข้มงวดที่สุดและข้อกำหนดเฉพาะของชั้นในที่เข้มงวดที่สุด ถ้วยใส่ตัวอย่างเกรดพลังงานแสงอาทิตย์รองรับแท่งซิลิคอนที่ผลิตขึ้นสำหรับเซลล์แสงอาทิตย์ ซึ่งความทนทานต่อความบริสุทธิ์ค่อนข้างกว้าง เนื่องจากประสิทธิภาพของเซลล์แสงอาทิตย์มีความไวต่อการติดตามสิ่งสกปรกน้อยกว่าประสิทธิภาพของลอจิกและชิปหน่วยความจำ ทำให้มีความสมดุลที่แตกต่างกันระหว่างประสิทธิภาพด้านต้นทุนของเบ้าหลอมและข้อมูลจำเพาะ

แผนภูมิเรดาร์นี้เปรียบเทียบเกรดเซมิคอนดักเตอร์และเบ้าหลอมควอตซ์เกรดพลังงานแสงอาทิตย์ในคุณลักษณะเชิงคุณภาพ 6 ประการที่สำคัญที่สุดสำหรับผู้ซื้อที่จัดหาถ้วยใส่ตัวอย่างควอตซ์สำหรับใช้ในห้องปฏิบัติการหรือในเตาเผาการผลิต โปรไฟล์เกรดเซมิคอนดักเตอร์ขยายออกไปอีกในด้านความบริสุทธิ์ การควบคุมฟองอากาศ และความสม่ำเสมอของผนัง สะท้อนให้เห็นถึงความทนทานต่อการผลิตที่เข้มงวดมากขึ้นซึ่งจำเป็นสำหรับวัตถุดิบตั้งต้นในการผลิตแผ่นเวเฟอร์ โปรไฟล์เกรดเซลล์แสงอาทิตย์ยังคงครอบคลุมพื้นที่กว้างๆ ของแผนภูมิ ซึ่งบ่งชี้ว่ายังคงเป็นผลิตภัณฑ์ที่มีประสิทธิภาพสูง แต่มีการจัดสรรที่สมดุลมากขึ้นในด้านความโปร่งใสและความเสถียรทางความร้อน แทนที่จะผลักดันทุกคุณลักษณะให้ได้สูงสุด ความต้านทานต่อการตกผลึก หมายถึง ความต้านทานต่อการตกผลึกที่ไม่ต้องการของพื้นผิวกระจกในระหว่างการสัมผัสกับความร้อนเป็นเวลานาน ทั้งสองเกรดมีความสอดคล้องกันอย่างใกล้ชิด เนื่องจากทั้งสองเกรดสร้างขึ้นจากซิลิกาหลอมละลายที่มีเคมีความร้อนพื้นฐานคล้ายกัน ผู้ซื้อที่ประเมินตัวอย่างในห้องปฏิบัติการที่ใช้ใส่ตัวอย่างควอตซ์หรือชุดการผลิตทั้งหมดสามารถใช้กรอบการเปรียบเทียบประเภทนี้เพื่อตัดสินใจว่าเกรดใดที่เหมาะกับความยาวรอบการหลอมเหลวและเป้าหมายความบริสุทธิ์ของผลิตภัณฑ์โดยเฉพาะ

โครงสร้างของควอตซ์เบ้าหลอม: มุมมองแบบสามมิติ

ถ้วยใส่ตัวอย่างควอตซ์สำหรับการผลิตไม่ใช่แก้วที่มีชั้นสม่ำเสมอเพียงชั้นเดียว โดยทั่วไปจะประกอบด้วยชั้นทึบแสงด้านนอกที่ให้การสนับสนุนโครงสร้างและการกระจายความร้อน ชั้นภายในใสหรือกึ่งใสที่สัมผัสโดยตรงกับซิลิคอนหลอมเหลว และในการออกแบบหลายๆ ชั้นจะมีชั้นฟองประกบอยู่ระหว่างชั้นเหล่านั้น เพื่อช่วยจัดการความเครียดจากความร้อนและก๊าซที่ปล่อยออกมาในระหว่างรอบการหลอมละลาย แผนภาพด้านล่างแสดงมุมมองที่มีป้ายกำกับแบบสามมิติของโครงสร้างแบบชั้นนี้ ซึ่งเป็นประโยชน์สำหรับการทำความเข้าใจว่าเหตุใดถ้วยใส่ตัวอย่างซิลิกาผสมทึบแสงและถ้วยใส่ตัวอย่างควอตซ์ใส จึงมักอ้างถึงโซนที่แตกต่างกันของกลุ่มผลิตภัณฑ์โดยรวมเดียวกัน แทนที่จะเป็นกลุ่มผลิตภัณฑ์ที่แยกจากกันโดยสิ้นเชิง

ชั้นทึบแสงด้านนอกที่มองเห็นได้ในแผนภาพประกอบด้วยอนุภาคซิลิกาที่อัดแน่นและละเอียด ซึ่งกระจายความร้อนอย่างสม่ำเสมอรอบๆ ผนังเบ้าหลอม และให้ความแข็งแกร่งทางกลที่จำเป็นในการรองรับน้ำหนักของประจุซิลิคอนในระหว่างรอบการดึงที่ยาวนาน ด้านล่างของชั้นนั้นจะมีชั้นการเปลี่ยนผ่านของฟองอากาศ ซึ่งมีการกระจายตัวของช่องก๊าซขนาดจิ๋วที่ควบคุมได้ ซึ่งจะช่วยดูดซับความเครียดจากการขยายตัวเนื่องจากความร้อน และลดความเสี่ยงที่จะเกิดการแตกร้าว เนื่องจากเบ้าหลอมได้รับความร้อนจากอุณหภูมิโดยรอบจนถึงช่วงการทำงาน ชั้นใสชั้นในสุดผลิตขึ้นด้วยซิลิกาที่มีความบริสุทธิ์สูงสุดและมีฟองน้อยที่สุด เนื่องจากเป็นพื้นผิวที่สัมผัสซิลิกอนหลอมเหลวโดยตรง ดังนั้นจึงมีอิทธิพลมากที่สุดต่อการควบคุมการปนเปื้อน โปรไฟล์ขอบและผนังที่แสดงที่ฐานของแผนภาพได้รับการออกแบบทางวิศวกรรมเพื่อให้มีระดับความหนาเฉพาะ โดยหนาขึ้นใกล้กับฐานเพื่อรองรับน้ำหนักของการหลอมเหลว และค่อยๆ เรียวไปทางขอบ ซึ่งช่วยให้เบ้าหลอมรักษาเสถียรภาพของมิติตลอดวงจรความร้อน การทำความเข้าใจโครงสร้างแบบหลายชั้นนี้ช่วยให้ทีมจัดซื้อประเมินได้ว่าตัวอย่างเบ้าหลอมควอตซ์ที่ให้มา ไม่ว่าจะอธิบายว่าเป็นเบ้าหลอมซิลิกาผสมทึบแสงหรือเบ้าหลอมควอตซ์ใส ตรงตามคุณภาพภายในที่คาดหวังสำหรับเตาเผาและกระบวนการดึงเฉพาะหรือไม่

กระบวนการผลิตและการควบคุมคุณภาพ

การผลิตเบ้าหลอมควอตซ์เริ่มต้นด้วยการจัดหาทรายควอตซ์ที่มีความบริสุทธิ์สูง ซึ่งได้รับการคัดกรองและบำบัดทางเคมีเพื่อกำจัดสิ่งเจือปนที่เป็นโลหะก่อนที่จะถูกป้อนเข้าไปในเตาขึ้นรูปแบบหมุน ภายในเตาหลอม ทรายจะถูกหลอมละลายที่อุณหภูมิสูงมากในขณะที่แม่พิมพ์หมุน ช่วยให้แรงเหวี่ยงกระจายซิลิกาที่หลอมละลายได้เท่าๆ กัน และสร้างโครงสร้างผนังเป็นชั้นๆ ที่อธิบายไว้ในส่วนก่อนหน้า หลังจากขั้นตอนการขึ้นรูปเริ่มต้น ถ้วยใส่ตัวอย่างจะผ่านขั้นตอนการตกแต่งต่างๆ ซึ่งรวมถึงการตัดขอบ การตรวจสอบพื้นผิว และการตรวจสอบมิติ ก่อนที่จะดำเนินการตรวจสอบคุณภาพขั้นสุดท้ายที่ประเมินการกระจายตัวของฟอง ความสม่ำเสมอของความหนาของผนัง และความชัดเจนของแสงในชั้นใน เนื่องจากการปนเปื้อนในทุกขั้นตอนอาจทำให้กระบวนการผลิตทั้งหมดเสียหายได้ โรงงานผลิตเฉพาะสำหรับการผลิตแก้วควอทซ์ ซึ่งรวมถึงถ้วยใส่ตัวอย่างควอทซ์ หลอดแก้วควอทซ์ และเส้นก้านแก้วควอทซ์ จึงรักษาสภาพแวดล้อมที่สะอาดที่ได้รับการควบคุม ซึ่งแยกออกจากฝุ่นอุตสาหกรรมทั่วไปและอนุภาคในอากาศ

แผนภูมิแท่งนี้แสดงการถ่วงน้ำหนักเวลาสัมพัทธ์ของขั้นตอนการผลิตหลักแต่ละขั้นตอนในสายการผลิตเบ้าหลอมควอตซ์ทั่วไป โดยอิงตามคำอธิบายกระบวนการทั่วไปที่พบได้ทั่วไปในเอกสารการผลิตซิลิกาผสม แทนที่จะเป็นตารางเวลาตายตัวใดๆ ขั้นตอนการหลอมรวมแบบหมุนใช้เวลาในการประมวลผลมากที่สุด เนื่องจากเป็นที่ที่โครงสร้างผนังเป็นชั้นๆ เกิดขึ้น และที่ที่การควบคุมอุณหภูมิจะต้องแม่นยำที่สุดเพื่อหลีกเลี่ยงความหนาของผนังที่ไม่สม่ำเสมอ การเตรียมวัตถุดิบยังค่อนข้างใช้เวลาค่อนข้างมาก เนื่องจากการคัดกรองและการทำให้ทรายควอตซ์บริสุทธิ์จนถึงระดับความบริสุทธิ์ที่ต้องการนั้นไม่สามารถเร่งรีบได้โดยไม่เสี่ยงต่อการปนเปื้อนในกระบวนการในภายหลัง การทำความเย็นจำเป็นต้องมีกำหนดเวลาที่มีการควบคุมอย่างระมัดระวังเช่นกัน เนื่องจากการทำความเย็นชิ้นส่วนซิลิกาหลอมละลายขนาดใหญ่เร็วเกินไปอาจทำให้เกิดความเครียดภายในซึ่งนำไปสู่การแตกร้าวในระหว่างการทำงานของเตาเผาในภายหลัง การตัดและการตรวจสอบใช้กรอบเวลาที่ค่อนข้างสั้นกว่าในไทม์ไลน์โดยรวม แต่ยังคงรักษาประตูคุณภาพที่สำคัญซึ่งกำหนดว่าเบ้าหลอมควอตซ์ที่เสร็จแล้วหรือเครื่องมือแก้วควอทซ์ที่เกี่ยวข้องนั้นตรงตามมาตรฐานด้านมิติและแสงที่กำหนดโดยลูกค้าเซมิคอนดักเตอร์และไฟฟ้าโซลาร์เซลล์

นอกเหนือจากการถลุงซิลิคอน: กลุ่มผลิตภัณฑ์แก้วควอตซ์ที่กว้างขึ้น

แม้ว่าเบ้าหลอมควอตซ์เป็นศูนย์กลางของการถลุงซิลิคอน วัสดุฐานเดียวกันนี้รองรับกลุ่มผลิตภัณฑ์แก้วนำแสงพิเศษหลายประเภทที่ใช้ในห้องปฏิบัติการ อุตสาหกรรม และแม้แต่ด้านสุขภาพ หลอดแก้วควอทซ์ที่มีความบริสุทธิ์สูงและสต็อกแท่งแก้วควอทซ์ถูกนำมาใช้เพื่อประดิษฐ์เครื่องมือในห้องปฏิบัติการ เช่น ชุดห้องปฏิบัติการเบ้าหลอมควอทซ์ ชุดประกอบท่อแก้ว และแท่งควอทซ์หลอมแบบกำหนดเองสำหรับสภาพแวดล้อมการวิจัยที่จำเป็นต้องมีความเฉื่อยของสารเคมีและทนความร้อน แผ่นแก้วควอทซ์และส่วนประกอบหน้าต่างกระจกควอทซ์ พร้อมด้วยแผ่นควอทซ์ยูวีและแผ่นควอทซ์ทรงกลมยูวีที่มีรู ถูกนำมาใช้ในกรณีที่จำเป็นต้องมีการส่งผ่านรังสีอัลตราไวโอเลตหรือการเข้าถึงการดูที่อุณหภูมิสูง เนื่องจากกระจกธรรมดาไม่สามารถส่งความยาวคลื่นอัลตราไวโอเลตได้อย่างมีประสิทธิภาพเท่ากับควอตซ์ที่หลอมละลาย แท่งควอทซ์ที่หลอมละลายและแท่งคริสตัลควอทซ์ยังมีรูปร่างเป็นเครื่องทำความร้อนแบบฮาโลเจนและส่วนประกอบของท่อความร้อนอินฟราเรด รวมถึงเครื่องทำความร้อนหลอดควอทซ์ เครื่องทำความร้อนควอทซ์คาร์บอนไฟเบอร์ และผลิตภัณฑ์หลอดความร้อนอินฟราเรดคาร์บอนไฟเบอร์ของควอทซ์ ซึ่งอาศัยความบริสุทธิ์และความต้านทานการเปลี่ยนแปลงอุณหภูมิแบบเดียวกันที่ทำให้ควอตซ์เหมาะสำหรับการถลุงซิลิคอนตั้งแต่แรก

ส่วนขยายที่น่าสนใจของเทคโนโลยีแก้วควอตซ์คือการนำไปใช้ในเครื่องมือบำบัดเสียง เนื่องจากควอตซ์หลอมสามารถขึ้นรูปให้มีความหนาของผนังที่สม่ำเสมอและแม่นยำ และสร้างเสียงสะท้อนที่ชัดเจนและต่อเนื่องเมื่อสั่นสะเทือน จึงใช้ในการผลิตชามร้องเพลง ชามเล่นแร่แปรธาตุคริสตัล สามเหลี่ยมร้องเพลงคริสตัล พิณคริสตัล ส้อมเสียงคริสตัลควอตซ์ และจอกศักดิ์สิทธิ์ร้องเพลงคริสตัล เครื่องมือเหล่านี้อาศัยเทคนิคการหลอมรวมแบบหมุนและการควบคุมผนังที่มีความแม่นยำแบบเดียวกันซึ่งใช้ในการผลิตเบ้าหลอม เพียงนำไปใช้กับจุดประสงค์ด้านเสียงที่แตกต่างกันมากกว่าการใช้ความร้อน อุปกรณ์สนับสนุนอื่นๆ ในห้องปฏิบัติการที่ทำจากวัสดุซิลิกาผสมฐานเดียวกัน ได้แก่ คูเวตต์ควอตซ์ผสมยูวี คิวเวตต์ควอตซ์ทรงสี่เหลี่ยม ส่วนประกอบเรือแก้วควอตซ์ผสมทนความร้อนที่มีความบริสุทธิ์สูง และเครื่องแก้วในห้องปฏิบัติการที่ใช้งานทั่วไป เช่น ขวดทรงสามเหลี่ยม กรวยรูปทรงสามเหลี่ยม และถ้วยตวงบอโรซิลิเกตสูง ซึ่งทั้งหมดนี้ได้ประโยชน์จากความเสถียรทางเคมีที่หลอมรวมควอตซ์และแก้วบอโรซิลิเกตสูง

แผนภูมิโดนัทนี้นำเสนอมุมมองเชิงคุณภาพโดยทั่วไปว่าแก้วควอตซ์หลอมละลายมีการกระจายไปตามส่วนการใช้งานหลักๆ อย่างไร โดยพิจารณาจากหมวดหมู่ผลิตภัณฑ์อุตสาหกรรมโดยทั่วไป แทนที่จะเป็นการสำรวจทางสถิติที่เฉพาะเจาะจง ส่วนถ้วยใส่ตัวอย่างและเซมิคอนดักเตอร์พร้อมกับเครื่องแก้วในห้องปฏิบัติการถือเป็นส่วนที่ใหญ่ที่สุดของแผนภูมิ ซึ่งสะท้อนถึงความจริงที่ว่าการประมวลผลทางความร้อนและเคมีเชิงวิเคราะห์ยังคงเป็นการใช้งานที่ได้รับการยอมรับมากที่สุดสำหรับซิลิกาผสมที่มีความบริสุทธิ์สูง การใช้งานท่อความร้อนและอินฟราเรดครอบครองส่วนตรงกลางที่มีความหมาย เนื่องจากท่อความร้อนอินฟราเรดคาร์บอนไฟเบอร์ควอทซ์และส่วนประกอบเครื่องทำความร้อนฮาโลเจนได้เติบโตขึ้นอย่างต่อเนื่อง เนื่องจากอุปกรณ์ทำความร้อนในอุตสาหกรรมและผู้บริโภคสนับสนุนองค์ประกอบอินฟราเรดที่ตอบสนองรวดเร็วมากขึ้น การใช้งานหน้าต่างออพติคอลและหน้าต่าง UV รวมถึงแผ่นควอตซ์ UV และผลิตภัณฑ์หน้าต่างกระจกควอตซ์ ก่อให้เกิดส่วนที่เล็กกว่าแต่มีเสถียรภาพ ซึ่งเชื่อมโยงกับอุปกรณ์เครื่องมือพิเศษและอุปกรณ์ฆ่าเชื้อที่ต้องอาศัยการส่งผ่านรังสีอัลตราไวโอเลต เมื่อเปรียบเทียบกัน กลุ่มเครื่องมือบำบัดเสียงมีขนาดเล็กที่สุด แต่ก็แสดงถึงกลุ่มเฉพาะที่คุณสมบัติทางเสียงของควอตซ์หลอมละลาย แทนที่จะเป็นคุณสมบัติทางความร้อนหรือทางแสง เป็นตัวขับเคลื่อนคุณค่าหลัก ซึ่งแสดงให้เห็นว่าวัสดุฐานเดียวสามารถรองรับอุตสาหกรรมการใช้งานปลายทางที่แตกต่างกันมากได้อย่างไร

การเลือกเบ้าหลอมควอตซ์หรือส่วนประกอบแก้วควอตซ์ที่เหมาะสม

การเลือกระหว่างถ้วยใส่ตัวอย่างควอทซ์เกรดเซมิคอนดักเตอร์และเกรดพลังงานแสงอาทิตย์ หรือระหว่างข้อกำหนดเฉพาะของหลอดแก้วควอทซ์และแท่งแก้วควอทซ์ ควรเริ่มต้นด้วยคำจำกัดความที่ชัดเจนของช่วงอุณหภูมิการทำงานและความทนทานต่อความบริสุทธิ์ของผลิตภัณฑ์ขั้นปลาย ผู้ซื้อควรพิจารณาความหนาของผนังเบ้าหลอมและโครงสร้างของชั้นด้วย เนื่องจากโดยทั่วไปชั้นทึบแสงด้านนอกที่หนากว่าโดยทั่วไปจะรองรับรอบการดึงผลึกเดี่ยวที่ยาวขึ้น ในขณะที่ชั้นใสภายในที่บางกว่าและสม่ำเสมอมากกว่าจะช่วยลดความเสี่ยงในการปนเปื้อน รายการต่อไปนี้สรุปเกณฑ์การคัดเลือกในทางปฏิบัติที่ทีมจัดซื้อและวิศวกรมักตรวจสอบก่อนที่จะสรุปลำดับถ้วยใส่ตัวอย่างควอตซ์หรือลำดับส่วนประกอบควอตซ์หลอมที่เกี่ยวข้อง

• ยืนยันอุณหภูมิการทำงานต่อเนื่องสูงสุดและอุณหภูมิสูงสุดในระยะสั้นที่ถ้วยใส่ตัวอย่างหรือท่อต้องทนได้ในระหว่างรอบการถลุงหรือการให้ความร้อนตามที่ต้องการ
• จับคู่เกรดความบริสุทธิ์กับความไวของผลิตภัณฑ์ขั้นปลาย โดยเลือกเกรดเซมิคอนดักเตอร์สำหรับวัตถุดิบในการผลิตแผ่นเวเฟอร์ และเกรดเซลล์แสงอาทิตย์สำหรับการผลิตแท่งพลังงานแสงอาทิตย์
• ตรวจสอบข้อกำหนดการกระจายฟองอากาศและความสม่ำเสมอของผนัง โดยเฉพาะอย่างยิ่งสำหรับชั้นสัมผัสด้านในที่สัมผัสกับวัสดุที่หลอมละลายโดยตรง
• ตรวจสอบความคลาดเคลื่อนมิติเทียบกับเตาเผาเฉพาะหรืออุปกรณ์ดึงที่จะติดตั้งเบ้าหลอม หลอดแก้วควอทซ์ หรือแท่งแก้วควอทซ์
• ขอคำแนะนำในการจัดการและการเก็บรักษาเพื่อลดความเสี่ยงของการเปลี่ยนแปลงอุณหภูมิแบบฉับพลันหรือความเสียหายทางกลก่อนที่ส่วนประกอบจะใช้งานจริง

แผนภูมิพื้นที่และเส้นนี้แสดงให้เห็นรูปแบบการนำส่วนประกอบควอตซ์หลอมรวมมาใช้โดยทั่วไปในสายการผลิตเตาเผาตลอดระยะเวลาหลายปี ซึ่งสอดคล้องกับการขยายตัวที่กว้างขึ้นของการผลิตซิลิกอนโมโนคริสตัลไลน์ที่รายงานทั่วทั้งห่วงโซ่อุปทานของเซลล์แสงอาทิตย์และเซมิคอนดักเตอร์ในช่วงไม่กี่ปีที่ผ่านมา การเพิ่มขึ้นอย่างต่อเนื่องจากซ้ายไปขวาสะท้อนให้เห็นถึงการเพิ่มกำลังการผลิตของเตาหลอมทั่วทั้งอุตสาหกรรม ซึ่งแต่ละเตาต้องใช้ชุดถ้วยใส่ตัวอย่างควอตซ์ หลอดแก้วควอตซ์ และรองรับส่วนประกอบซิลิกาหลอมละลาย พื้นที่แรเงาใต้เส้นเน้นถึงลักษณะสะสมของความต้องการนี้ เนื่องจากถ้วยใส่ตัวอย่างและส่วนประกอบที่เกี่ยวข้องเป็นสินค้าบริโภคที่ต้องเปลี่ยนเป็นประจำแทนที่จะติดตั้งเพียงครั้งเดียว ไม่เหมือนตัวอุปกรณ์เตาเผาเอง รูปแบบนี้เน้นย้ำว่าเหตุใดการจัดหาเบ้าหลอมควอตซ์และผลิตภัณฑ์แท่งแก้วควอตซ์ที่มีการควบคุมคุณภาพอย่างสม่ำเสมอจึงมีความสำคัญสำหรับผู้ผลิตที่ดำเนินงานสายการผลิตคริสตัลอย่างต่อเนื่องหรือใกล้เคียงต่อเนื่อง ผู้ซื้อที่ประเมินความสัมพันธ์ด้านอุปทานในระยะยาวมักจะมองหาซัพพลายเออร์ที่สามารถแสดงให้เห็นถึงกำลังการผลิตที่มั่นคงซึ่งก้าวทันกับเส้นการเติบโตหลายปีที่ยั่งยืนเช่นนี้

เกี่ยวกับ Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. เป็นบริษัทที่เชี่ยวชาญด้านการผลิตผลิตภัณฑ์ควอตซ์และผลิตภัณฑ์แก้วพิเศษ Yancheng Mingyang Quartz Products Co., Ltd. เป็นโรงงานผลิตของ Jinzhou Mingde Quartz Glass Co., Ltd. ในมณฑลเจียงซู นับตั้งแต่ก่อตั้ง บริษัทได้พัฒนาอย่างรวดเร็ว โดยแนะนำเทคโนโลยีขั้นสูงและอุปกรณ์การผลิตทั้งในและต่างประเทศ และปรับปรุงคุณภาพผลิตภัณฑ์อย่างต่อเนื่อง ด้วยข้อได้เปรียบของบริษัทเอง บริษัทได้พัฒนาผลิตภัณฑ์ที่หลากหลายที่เหมาะสมสำหรับตลาดที่ตอบสนองความต้องการของลูกค้าที่แตกต่างกัน และได้แก้ไขปัญหาความท้าทายในการผลิตเร่งด่วนมากมายสำหรับลูกค้าตลอดห่วงโซ่อุปทานของควอตซ์และแก้วแบบพิเศษ

กลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยหลอดแก้วควอทซ์ หลอดแก้วควอทซ์สองรู แท่งแก้วควอทซ์ แผ่นควอทซ์ หน้าต่างแซฟไฟร์ หน้าต่างกระจกแคลเซียมฟลูออไรด์ การเคลือบอินฟราเรดและอัลตราไวโอเลต แผงหน้าต่างกระจกอลูมิโนซิลิเกตทนแรงดันสูง เครื่องมือแก้วควอทซ์ โคมไฟฆ่าเชื้อโรค และผลิตภัณฑ์แก้วควอทซ์ชนิดพิเศษอื่นๆ ขอบเขตการผลิตที่กว้างขวางนี้ช่วยให้บริษัทสามารถรองรับลูกค้าที่ต้องการทั้งเบ้าหลอมควอตซ์มาตรฐานและหลอดแก้วควอทซ์ ตลอดจนสินค้าพิเศษอื่นๆ เช่น หน้าต่างแซฟไฟร์และส่วนประกอบท่อทำความร้อนอินฟราเรดภายในความสัมพันธ์กับซัพพลายเออร์รายเดียว

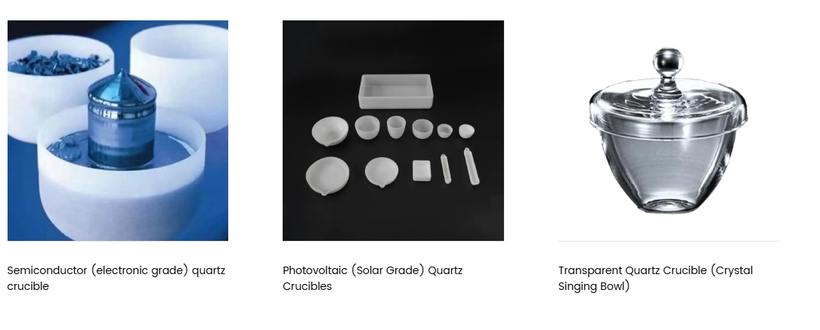

ตัวอย่างผลิตภัณฑ์ที่แสดงไว้ข้างต้นแสดงให้เห็นกลุ่มผลิตภัณฑ์ในตระกูลถ้วยใส่ตัวอย่างควอทซ์ ตั้งแต่ถ้วยใส่ตัวอย่างควอทซ์แบบเซมิคอนดักเตอร์ (เกรดอิเล็กทรอนิกส์) ที่มีโครงสร้างผนังเป็นชั้นที่มีลักษณะเฉพาะ ไปจนถึงชุดถ้วยใส่ตัวอย่างควอทซ์ที่ใช้ระบบไฟฟ้าโซลาร์เซลล์ (เกรดพลังงานแสงอาทิตย์) ในขนาดต่างๆ สำหรับความจุของเตาเผาที่แตกต่างกัน ไปจนถึงถ้วยใส่ตัวอย่างควอทซ์โปร่งใสซึ่งมีรูปแบบผนังบางที่ชัดเจนและยังได้รับการยกย่องว่าเป็นชามร้องเพลงคริสตัลในการใช้งานเพื่อการบำบัดเสียง กลุ่มผลิตภัณฑ์ที่แสดงภาพนี้เน้นย้ำว่าวัสดุซิลิกาหลอมรวมและความเชี่ยวชาญด้านการผลิตแบบเดียวกันแปลงเป็นผลิตภัณฑ์สำหรับอุตสาหกรรมการใช้งานปลายทางที่แตกต่างกันมาก ตั้งแต่การถลุงคริสตัลซิลิคอนไปจนถึงเครื่องแก้วในห้องปฏิบัติการไปจนถึงเครื่องดนตรีอะคูสติก ทั้งหมดนี้ผลิตขึ้นโดยคำนึงถึงความบริสุทธิ์และความแม่นยำของโครงสร้างเหมือนกัน
