จะเพิ่มประสิทธิภาพการทำงานของถ้วยใส่ตัวอย่างควอตซ์ได้อย่างไร?

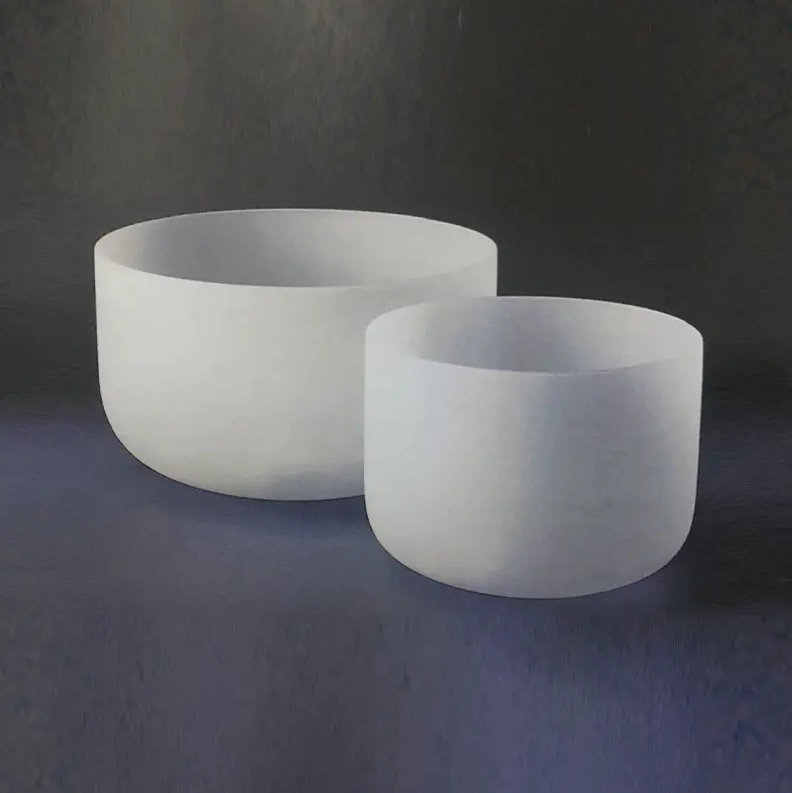

กลยุทธ์หลักในการเพิ่มประสิทธิภาพ เบ้าหลอมควอตซ์ ประสิทธิภาพ

วิธีที่มีประสิทธิภาพมากที่สุดในการเพิ่มประสิทธิภาพการทำงานของถ้วยใส่ตัวอย่างควอตซ์คือการควบคุมการไล่ระดับความร้อน รักษาระเบียบการปนเปื้อนที่เข้มงวด และจับคู่เกรดของถ้วยใส่ตัวอย่างกับอุณหภูมิกระบวนการและสภาพแวดล้อมทางเคมีที่เฉพาะเจาะจง ปัจจัยทั้งสามนี้รวมกันเป็นสาเหตุส่วนใหญ่ของความล้มเหลวก่อนเวลาอันควรและการสูญเสียผลผลิตในการใช้งานเซมิคอนดักเตอร์ พลังงานแสงอาทิตย์ และในห้องปฏิบัติการ ส่วนต่อไปนี้จะแจกแจงคันโยกการปรับให้เหมาะสมแต่ละรายการพร้อมคำแนะนำที่สามารถดำเนินการได้

เลือกเกรดถ้วยใส่ตัวอย่างที่เหมาะสมสำหรับกระบวนการของคุณ

ไม่ใช่ทั้งหมด ถ้วยใส่ตัวอย่างควอตซ์ มีความเท่าเทียมกัน ความบริสุทธิ์ของซิลิกาดิบ วิธีการผลิต (แบบหลอมละลายเทียบกับแบบสังเคราะห์) และปริมาณ OH ล้วนเป็นตัวกำหนดอุณหภูมิการใช้งานส่วนบนและความทนทานต่อสารเคมี การใช้ถ้วยใส่ตัวอย่างที่ไม่ระบุเป็นสาเหตุเดียวที่ทำให้เกิดความล้มเหลวตั้งแต่เนิ่นๆ ที่พบบ่อยที่สุด

การเปรียบเทียบเกรดของเบ้าหลอมทั่วไป

สำหรับกระบวนการซิลิคอน Czochralski (CZ) ถ้วยใส่ตัวอย่างเกรดสังเคราะห์ที่มีระดับสิ่งเจือปนของโลหะอยู่ด้านล่าง รวม 1 ppm เป็นสิ่งจำเป็น การใช้วัสดุเกรดมาตรฐานจะทำให้เกิดการปนเปื้อนของเหล็ก อลูมิเนียม และแคลเซียมโดยตรงในการหลอมละลาย ส่งผลให้อายุการใช้งานและผลผลิตของอุปกรณ์ส่วนน้อยลดลง

ควบคุมการไล่ระดับความร้อนเพื่อป้องกันการแตกร้าว

ควอตซ์มีค่าสัมประสิทธิ์การขยายตัวจากความร้อนต่ำมาก (~0.55 × 10⁻⁶/°C) แต่จะเปราะ การเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วทำให้เกิดการไล่ระดับความเค้นภายในที่สูงชันซึ่งเกินกว่าโมดูลัสการแตกร้าวของวัสดุ ( ~50 เมกะปาสคาล ) ทำให้เกิดการแตกร้าวหรือแตกหักอย่างรุนแรง

อัตราความร้อนและความเย็นที่แนะนำ

• ต่ำกว่า 200 °C: ทางลาดไม่เกิน 10 °C/นาที — ความชื้นพื้นผิวและก๊าซที่ถูกดูดซับจะต้องค่อยๆ เล็ดลอดออกมา
• 200 °C ถึง 600 °C: ขีดจำกัด 5 °C/นาที — ช่วงนี้ข้ามโซนการเปลี่ยนผ่าน α–β คริสโตบาไลท์ ซึ่งการเปลี่ยนแปลงระดับเสียงมีความสำคัญ
• 600 °C เพื่อประมวลผลอุณหภูมิ: 3–5 °C/นาที เป็นเรื่องปกติสำหรับถ้วยใส่ตัวอย่างขนาดใหญ่ (เส้นผ่านศูนย์กลาง > 300 มม.)
• การทำความเย็น: ตามการลงแบบควบคุมเสมอ การดับที่อุณหภูมิสูงกว่า 800 °C ทำให้เกิดการแตกหักระดับไมโครที่ไม่สามารถกลับคืนสภาพเดิมได้แม้ว่าจะไม่เห็นการแตกร้าวก็ตาม

ในการเจริญเติบโตของซิลิคอน CZ แนวทางปฏิบัติทั่วไปคือการคงถ้วยใส่ตัวอย่างไว้ที่อุณหภูมิ 900 °C 30–60 นาที ระหว่างทางลาดเริ่มแรกเพื่อปรับอุณหภูมิทั่วทั้งความหนาของผนังให้สมดุลก่อนที่จะเพิ่มไปยังจุดหลอมเหลวของซิลิคอน (1,414 °C)

ลดการทำลายล้างเพื่อยืดอายุการใช้งาน

Devitrification—การเปลี่ยนแปลงของซิลิกาอสัณฐานไปเป็นผลึกคริสโตบาไลต์—เริ่มต้นที่ประมาณ 1,000 องศาเซลเซียส และมีความเร่งสูงกว่า 1,200 °C เมื่อการทำลายล้างกระจายไปทั่วผนังด้านใน เบ้าหลอมจะกลายเป็นความไม่เสถียรทางกลไกและต้องเปลี่ยนใหม่ เป็นสาเหตุหลักของอายุการใช้งานของถ้วยใส่ตัวอย่างสั้นลงในการใช้งานที่อุณหภูมิสูง

มาตรการป้องกันการละลายน้ำ

• ลดการปนเปื้อนของโลหะอัลคาไลให้เหลือน้อยที่สุด โซเดียมและโพแทสเซียมไอออนทำหน้าที่เป็นตัวเร่งปฏิกิริยานิวเคลียส แม้แต่สารตกค้างจากลายนิ้วมือที่มีโซเดียมก็สามารถเริ่มต้นกระบวนการ devitrification ที่จุดสัมผัสได้
• ใช้สารเคลือบป้องกัน การเคลือบซิลิคอนไนไตรด์ (Si₃N₄) หรือแบเรียมซัลเฟต (BaSO₄) บางๆ บนผนังด้านในจะทำให้ด้านหน้าของการตกผลึกช้าลง ในการใช้งานพลังงานแสงอาทิตย์ พบว่าการเคลือบ BaSO₄ ช่วยยืดอายุของเบ้าหลอมได้ 15–30% .
• จำกัดการสัมผัสที่อุณหภูมิสูงสะสม ติดตามชั่วโมงรวมที่สูงกว่า 1,100 °C; ถ้วยใส่ตัวอย่างที่มีความบริสุทธิ์สูงส่วนใหญ่ได้รับการจัดอันดับสำหรับ 100–200 ชั่วโมง ในช่วงนี้ก่อนที่การทำลายล้างจะมีนัยสำคัญเชิงโครงสร้าง
• ทำงานภายใต้บรรยากาศเฉื่อยหรือลดระดับ สภาพแวดล้อมที่อุดมด้วยออกซิเจนจะเร่งปฏิกิริยาออกซิเดชันของพื้นผิวที่ส่งเสริมการเกิดนิวเคลียสของผลึก

ใช้ระเบียบการปนเปื้อนและการจัดการที่เข้มงวด

การปนเปื้อนบนพื้นผิวไม่เพียงแต่ทำให้เกิดการเสื่อมสภาพเท่านั้น แต่ยังนำสิ่งเจือปนเข้าไปในของเหลวที่ละเอียดอ่อนอีกด้วย ในกระบวนการเซมิคอนดักเตอร์ CZ อนุภาคเหล็กซิลิไซด์ขนาด 0.5 ไมโครเมตรสามารถสร้างการปนเปื้อนของธาตุเหล็กได้เพียงพอ เพื่อลดอายุการใช้งานของพาหะส่วนน้อยของเวเฟอร์ให้ต่ำกว่าขีดจำกัดที่ยอมรับได้ในส่วนของผลึกที่อยู่ติดกัน

แนวทางปฏิบัติที่ดีที่สุดในการจัดการและทำความสะอาด

1. ควรจัดการกับถ้วยใส่ตัวอย่างเสมอ ถุงมือสำหรับห้องสะอาด (ไนไตรล์หรือโพลีเอทิลีน ปราศจากโลหะ) — ห้ามใช้มือเปล่า
2. ทำความสะอาดถ้วยใส่ตัวอย่างใหม่ล่วงหน้าด้วยสารละลาย HF เจือจาง (โดยทั่วไป HF 2–5% เป็นเวลา 10-15 นาที) ตามด้วยการล้างน้ำปราศจากไอออนอย่างละเอียดเพื่อกำจัดออกไซด์ของโลหะบนพื้นผิวออกจากการผลิต
3. ถ้วยใส่ตัวอย่างแห้งในเตาอบที่สะอาดที่อุณหภูมิ 120 °C เป็นเวลาอย่างน้อย 2 ชั่วโมง ก่อนใช้เพื่อขจัดความชื้นที่ถูกดูดซับ ซึ่งอาจทำให้กระเด็นอย่างรุนแรงระหว่างที่ร้อนขึ้น
4. เก็บในภาชนะที่ปิดสนิทและปราศจากฝุ่น แม้แต่การสัมผัสในระยะสั้นในสภาพแวดล้อมห้องปฏิบัติการมาตรฐานก็อาจทำให้เกิดอนุภาคที่ยากต่อการกำจัดหลังจากการเผาผนึกลงบนพื้นผิวได้
5. ตรวจสอบพื้นผิวด้านในภายใต้แสง UV ก่อนการใช้งานแต่ละครั้ง สารตกค้างอินทรีย์จะเรืองแสงและบ่งชี้ว่าการทำความสะอาดไม่สมบูรณ์

เพิ่มประสิทธิภาพการโหลดและระดับการเติมของ Crucible

การโหลดถ้วยใส่ตัวอย่างส่งผลโดยตรงต่อการกระจายเค้นความร้อนและไดนามิกของการหลอมเหลว การโหลดที่ไม่เหมาะสมจะทำให้เกิดจุดร้อนเฉพาะจุด การตกผลึกที่ไม่สม่ำเสมอ และความเข้มข้นของความเค้นเชิงกล ซึ่งทำให้อายุการใช้งานของถ้วยใส่ตัวอย่างสั้นลง

• เติมให้ไม่เกิน 80% ของความจุที่กำหนด การเติมมากเกินไปจะเพิ่มแรงดันอุทกสถิตบนแก้มยางที่อุณหภูมิสูงขึ้น โดยที่ควอตซ์อ่อนตัวลงที่สูงกว่า ~1,665 °C (จุดอ่อนตัว) ที่อุณหภูมิ 1,200 °C ความผิดปกติของการคืบสามารถวัดได้ภายใต้ภาระที่ต่อเนื่อง
• โหลดวัสดุประจุอย่างสม่ำเสมอ การวางชิ้นโพลีซิลิคอนขนาดใหญ่ไว้ที่ด้านหนึ่งจะสร้างความร้อนแบบไม่สมมาตรระหว่างการหลอมละลาย ทำให้เกิดโมเมนต์การโค้งงอในผนังถ้วยใส่ตัวอย่าง
• หลีกเลี่ยงการสัมผัสโดยตรงระหว่างชิ้นส่วนประจุกับผนังเบ้าหลอมระหว่างการบรรทุก ผลกระทบระหว่างการโหลดเป็นสาเหตุหลักของรอยแตกขนาดเล็กใต้พื้นผิวซึ่งจะแพร่กระจายเมื่อถ้วยใส่ตัวอย่างถึงอุณหภูมิของกระบวนการเท่านั้น
• สำหรับกระบวนการที่ช่วยในการหมุน (เช่น การดึง CZ) ให้ตรวจสอบความร่วมศูนย์ของการหมุน แม้แต่ก ความเยื้องศูนย์ 0.5 มม ในการหมุนถ้วยใส่ตัวอย่างที่ 5-10 รอบต่อนาทีจะทำให้เกิดความเค้นเชิงกลแบบวนรอบซึ่งอาจทำให้ฐานล้าเมื่อวิ่งหลายครั้ง

ตรวจสอบและเปลี่ยนตามตัวบ่งชี้ที่วัดได้

การใช้การตรวจสอบด้วยสายตาเพียงอย่างเดียวอาจนำไปสู่การเปลี่ยนทดแทนก่อนเวลาอันควร (สิ้นเปลืองต้นทุน) หรือการเปลี่ยนล่าช้า (ความเสี่ยงต่อความล้มเหลวของกระบวนการ) ให้รวมตัวบ่งชี้หลายตัวเข้าด้วยกันเพื่อทำการตัดสินใจโดยอาศัยข้อมูลแทน

เกณฑ์การตัดสินใจทดแทน

การใช้บันทึกวงจรการใช้งานของถ้วยใส่ตัวอย่าง—การติดตามอุณหภูมิสูงสุด ระยะเวลา และผลการตรวจสอบหลังการใช้งานแต่ละครั้ง—โดยทั่วไปจะช่วยลดความล้มเหลวที่ไม่คาดคิดได้ 40–60% เมื่อเปรียบเทียบกับการเปลี่ยนทดแทนตามเวลาเพียงอย่างเดียว โดยอิงข้อมูลจากการดำเนินการผลิตแท่งซิลิคอนในปริมาณมาก

ใช้ประโยชน์จากบรรยากาศและการควบคุมความดัน

บรรยากาศรอบๆ ถ้วยใส่ตัวอย่างระหว่างการทำงานมีผลกระทบโดยตรงต่อทั้งวัสดุในถ้วยใส่ตัวอย่างและความบริสุทธิ์ของหลอมละลาย การปรับสภาพบรรยากาศให้เหมาะสมเป็นคันโยกที่มีต้นทุนต่ำและมีผลกระทบสูงซึ่งมักถูกมองข้ามในขั้นตอนการปฏิบัติงานมาตรฐาน

• การไล่ก๊าซเฉื่อย (อาร์กอนหรือไนโตรเจน): อาร์กอนไหลที่ 10–20 ลิตร/นาที ผ่านเตา CZ ลดการระเหยของ SiO จากพื้นผิวหลอมละลาย ซึ่งอาจสะสมบนผนังเตาหลอมที่เย็นกว่า และปนเปื้อนสารหลอมอีกครั้งในรอบต่อๆ ไป
• การทำงานของแรงดันลดลง: วิ่งอยู่ที่ 20–50 เอ็มบาร์ (เทียบกับบรรยากาศ) ในระหว่างการเติบโตของ CZ จะช่วยลดความดันย่อยของ CO ซึ่งยับยั้งการรวมตัวของคาร์บอนในคริสตัลโดยไม่เร่งการละลายของควอตซ์
• หลีกเลี่ยงไอน้ำ: แม้แต่ 10 ppm H₂O ในบรรยากาศเตาเผาก็สามารถเพิ่มปริมาณ OH ของของเหลวที่หลอมละลายได้ ซึ่งจะช่วยยกระดับการก่อตัวของผู้ให้ออกซิเจนในเวเฟอร์ซิลิคอนในระหว่างขั้นตอนการหลอมที่อุณหภูมิต่ำในเวลาต่อมา

สรุป: รายการตรวจสอบการเพิ่มประสิทธิภาพเชิงปฏิบัติ

รายการตรวจสอบต่อไปนี้จะรวมการดำเนินการหลักที่อธิบายไว้ข้างต้นไว้ในโปรโตคอลก่อนเรียกใช้และในกระบวนการที่ทำซ้ำได้:

1. ยืนยันว่าเกรดของถ้วยใส่ตัวอย่างตรงกับอุณหภูมิกระบวนการและข้อกำหนดด้านความบริสุทธิ์
2. ทำความสะอาดด้วย HF เจือจาง แล้วล้างออกด้วยน้ำปราศจากไอออน และแห้งที่ 120 °C เป็นเวลา ≥ 2 ชั่วโมง
3. ตรวจสอบพื้นผิวด้านในภายใต้แสง UV ปฏิเสธถ้วยใส่ตัวอย่างที่แสดงสารตกค้างหรือรอยแตกขนาดเล็ก
4. โหลดประจุอย่างสม่ำเสมอถึงความจุ 80%; หลีกเลี่ยงการกระแทกผนังระหว่างการบรรทุก
5. อุณหภูมิทางลาดต่อโปรโตคอล: ≤ 5 °C/นาที ถึง 200–600 °C โซนการเปลี่ยนแปลง; เก็บไว้ที่ 900 °C เพื่อปรับสมดุลความร้อน
6. รักษาการไหลของก๊าซเฉื่อยและความดันเตาเป้าหมายตลอดการทำงาน
7. เย็นภายใต้การควบคุมเชื้อสาย; ไม่เคยดับจากสูงกว่า 800 °C
8. บันทึกข้อมูลการทำงานและตรวจสอบตัวบ่งชี้การแยกส่วน ผนังบาง และการปนเปื้อนก่อนนำกลับมาใช้ใหม่

การใช้ขั้นตอนเหล่านี้อย่างต่อเนื่องจะช่วยยืดอายุการใช้งานโดยเฉลี่ยของถ้วยใส่ตัวอย่าง ลดต้นทุนวัสดุต่อการทำงาน และที่สำคัญที่สุดคือ ปกป้องคุณภาพของผลิตภัณฑ์หลอมเหลวหรือคริสตัลที่เติบโตภายในนั้น
